HASZNÁLATI ÚTMUTATÓ A NAPFÉNYTETŐHÖZ
A készletben szállított napfénytetőt a Ragtop gyárában előzetesen tesztelik, mielőtt a tökéletes beszereléshez szükséges összes alkatrésszel együtt elküldenék.

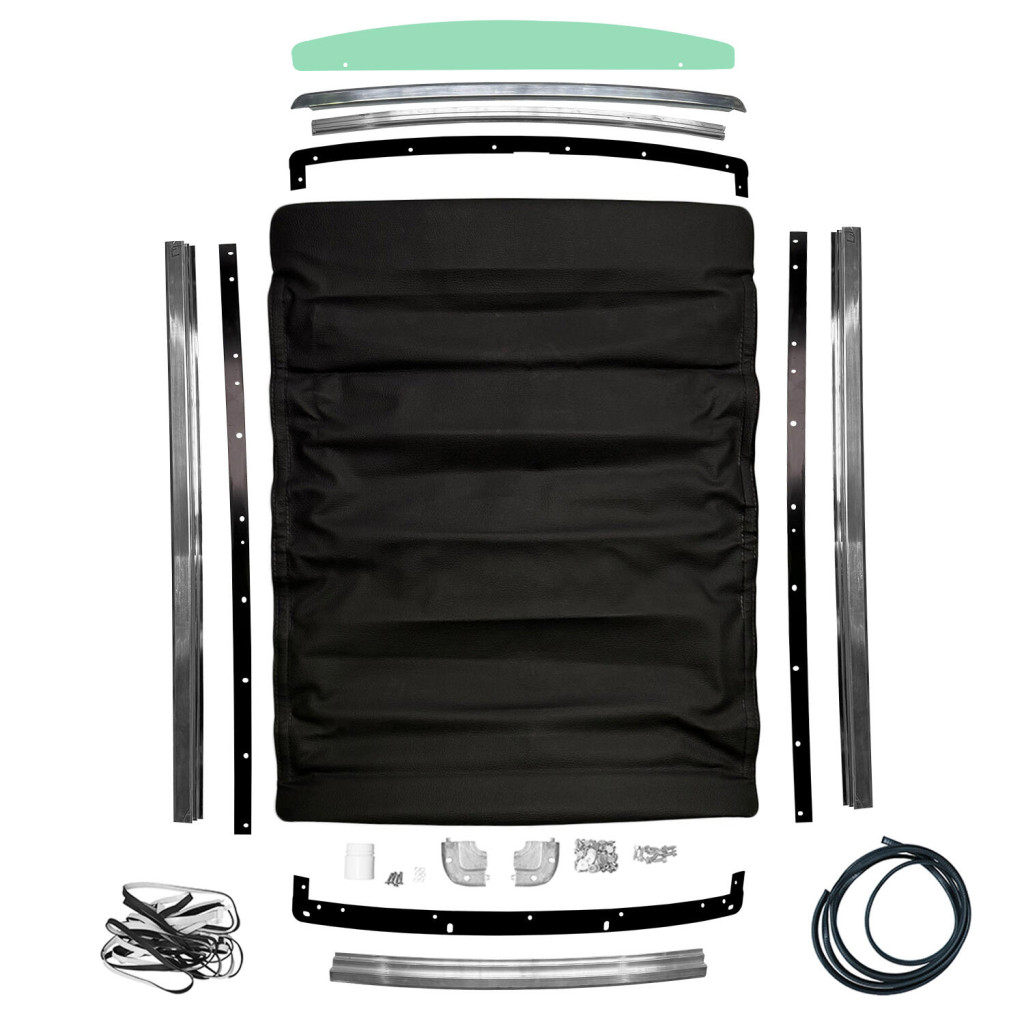

A készlet tartalma:
- Szénacél alváz retesszel és tetőkárpit tartókkal.
- Repülőgépipari alumínium sínek
- Repülőgépipari alumínium sarkok
- Viszkoelasztikus szalag a karosszéria és az alumínium közötti nedvességszigeteléshez
- Csavarok, anyák és alátétek készlete
- Befejező szélvédő a tetőkárpithoz
- Vazelin
Hogyan kell beszerelni a napfénytetőt?
A beszerelés megkezdése előtt győződjön meg arról, hogy biztonsági felszerelést, például kesztyűt és védőszemüveget használ a balesetek elkerülése érdekében.
A tökéletes beszereléshez szükséges szerszámok:
- Fúró
- Szúrófűrész vagy vágókorong
- 4 és 8 mm-es fúró
- Ragasztó
- Különböző villáskulcsok és fogó
- Csillagfejű csavarhúzó
- Toll vagy ceruza
Miután összegyűjtötte a szükséges szerszámokat, folytassa az első lépéssel!
A belső kárpit szétszerelése:
Helyezze az autóját egy tágas helyre, hogy az ajtói teljesen nyitottak maradhassanak, vegye ki az első
üléseket, és tisztítsa meg a tetőfelületet, hogy eltávolítsa a festéket megkarcoló részecskéket.
Távolítsa el a tetőkárpit íveit, és győződjön meg arról, hogy a tetőkárpit teljesen laza.
Miután leengedte és megvédte a tetőkárpitot az autó tetejétől, folytassa a második lépéssel!
A napfénytető pontos helyének megjelölése:
Használja magát az acél napfénytető alvázkeretét sablonként, csak a csavarokat fordítsa meg a végein, hogy
a keret a lehető legközelebb legyen a jármű tetejéhez.
Helyezze az autó tetejére úgy, hogy a belső vágórész legalább 22 cm-re legyen az első
ablaktól, buszok esetében ez 7 cm-re legyen a B-oszlop vagy a frisslevegő-kimenet után.
Ezután győződjön meg arról, hogy a sablon az autó tetejének közepére van igazítva, és ügyeljen arra, hogy az oldalsó méretek
mindkét oldalon megegyezzenek.
Rögzítse a sablont, hogy először elkezdhesse a lyukak fúrását. Ceruzával vagy filctollal jelöld meg a belső vágandó területet, pontosan a jelölési előírásokat követve.
A jelölés után ismét ellenőrizd, hogy a jelölés helyes-e, hogy ne legyenek hibák a
fúrás vagy vágás során.
Miután megbizonyosodtál arról, hogy minden jelölés helyes, folytasd a harmadik lépéssel!
Az autó tetejének vágása:
A 4 mm-es fúróval fúrd ki a jelölések által jelzett lyukakat, majd a 8 mm-es fúróval tágítsd ki a lyukakat.
Miután az összes lyukat kifúrtad, vedd el a sablont, és kezdd el vágni a tetőt.
A vágások megkezdésekor kérd meg egy barátodat, hogy segítsen megtartani a tető kivágott részét, hogy elkerüld a
tetőkárpit károsodását.
Most, miután a lyukak és a vágások elkészültek, folytasd a negyedik lépéssel!
Vágjon egy kb. 20 cm-rel kisebb négyzet alakú bevágást a tetőkárpitba, mint a tetőbevágás, hogy később ugyanazon anyag felhasználásával újra fel lehessen ragasztani. Ebben a szakaszban hasznos lehet egy szakember segítsége...
A tetőkárpitot úgy kell vágni, hogy egy személy be tudjon állni az autóba.
A napfénytető keretének felszerelése, az ötödik lépés!
Csavarja vissza a keret sarkainál lévő 4 csavart úgy, hogy a fejük egy síkban legyen a keret tetejével,
szerelje fel a záróreteszeket és a kárpittartókat a keret elejére.
Egy másik személy segítségével rögzítse a keretet az autó teteje alá, ideiglenesen rögzítve
nyomófogóval vagy csavarokkal és anyákkal, úgy igazítva, hogy a keret és a tető összes furata
tökéletesen egy vonalban legyen.
Most kezdje el az alumínium sínek felszerelését az első résztől kezdve. Az első rész rögzítése után haladjon
az oldalak felé, amelyek csavarjait úgy kell elhelyezni, hogy
nagyobb erőfeszítés nélkül átmenjenek a keret furatain.
Mielőtt teljesen rögzítené az oldalakat, szerelje fel a hátsó sarkokat és a kereszttartót, és igazítsa ki őket.
A csavarok meghúzásának egyenletesnek kell lennie, mindig a darabok közepétől a végéig kell kezdeni.
A keret és az alumínium sínek felszerelése után folytathatjuk a következő lépéssel.

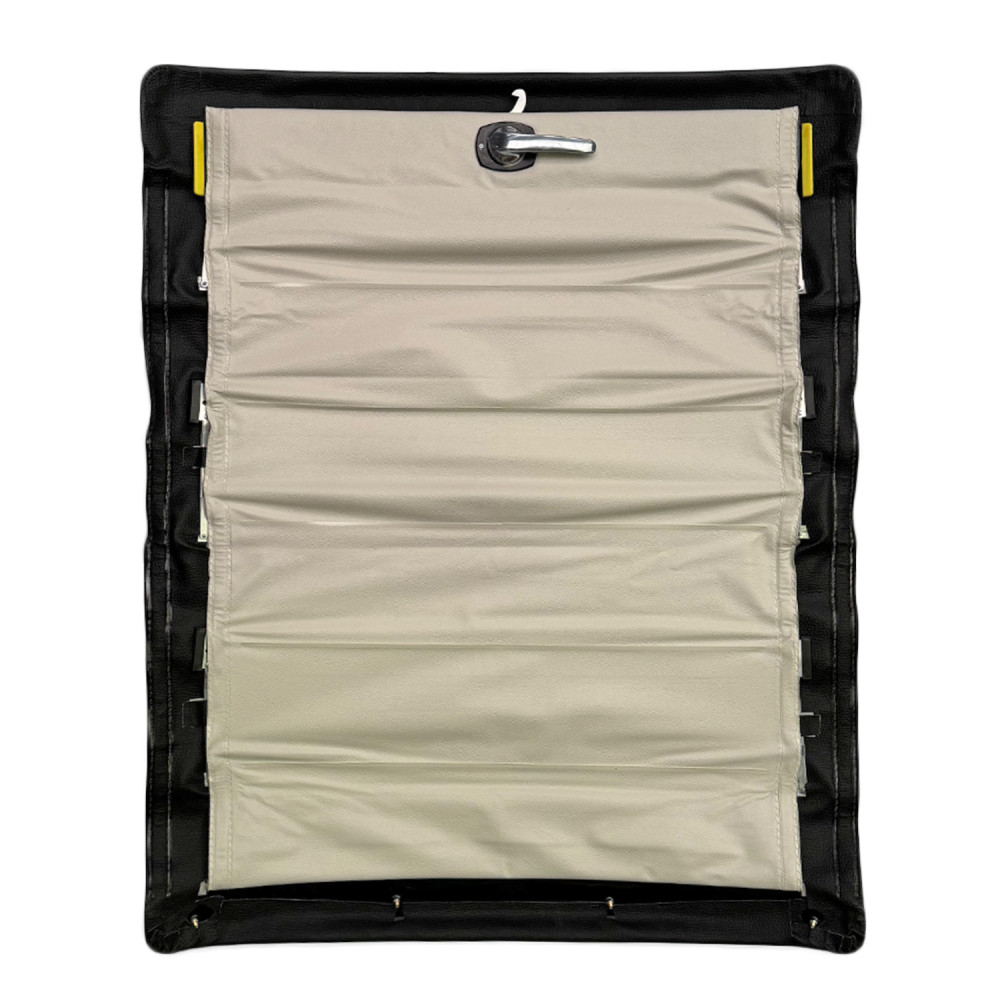

A Ragtop felszerelése, az utolsó lépés!
Először feszítse ki a fedelet a tetőn lévő lyuk fölé, rögzítse a fedél hátulját a 4 csavarral, de
még ne húzza meg őket.
Ezután helyezze be a vazelinnel megfelelően beolajozott műanyag síneket az oldalsó sínekbe, amelyeket szintén vazelinnel kell beolajozni egy kis ecsettel.
Miután az összes sínt behelyezte a sínekbe, győződjön meg arról, hogy a retesz nyitott helyzetben van, és csúsztassa előre a
ragtopot.
Fordítsa el a reteszt reteszelő helyzetbe, ekkor a ragtop hátulja hajlamos lesz magától beállni, mivel
a hátulja kissé előre mozdul.
Most húzza meg a ragtop hátulján található 4 maradék csavart, de ne húzza túl őket, hogy elkerülje a
ragtop hátuljának deformálódását.
A tető első zárásakor némi erőfeszítésre lesz szükség, de néhány alkalom után a tető könnyebben és könnyebben fog záródni.
A tető feszességének beállításához csak lazítsa meg a hátul található 4 csavart, és mozgassa őket egy kicsit előre vagy hátra. Húzza meg újra a 4 csavart.
Ha bármilyen kérdése vagy nehézsége van, ne habozzon kapcsolatba lépni velünk. Rendelkezésére állunk, hogy
segítsünk a tetőink tökéletes telepítésében.
Ne feledje, hogy minden tetőnket az eredeti vázon teszteljük, mielőtt becsomagolnánk és elküldenénk Önnek,
így kiküszöbölve a telepítéshez szükségeseken túli bármilyen beállítást.
